产品商标

江特牌

公告批次

330

产品名称

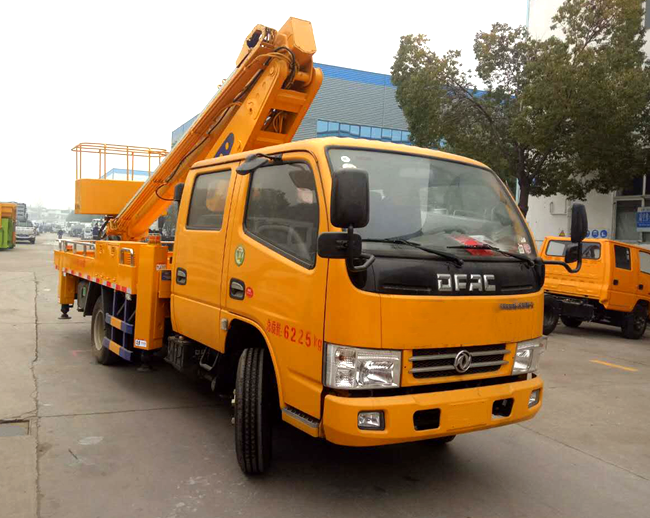

JDF5060JGK16E6型高空作业车

产品号

APGWA6F002Z

总质量(Kg)

5650

罐体容积(m3)

额定载质量(Kg)

外形尺寸(mm)

7660,7560×2040×3050,3000

整备质量(Kg)

5325

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2+3

载质量利用系数

接近角/离去角(°)

24/10

前悬/后悬(mm)

1040/2142,1055/2142

轴数

2

轴距(mm)

3308

轴荷(Kg)

2040/3610

最高车速(Km/h)

110

其它

前伸820mm,805mm,720mm,705mm;后伸350mm;随底盘选装驾驶室及左右油箱位置;吊钩为选装件;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接;后下部防护装置断面尺寸(宽×高):30×200(mm),离地高度:420mm;ABS型号/厂家:ABS/ASR-24V-4S/4M/襄阳东风隆诚机械有限责任公司;主要专用装置为折叠臂,用于抢修电力、通讯、路灯等高空作业.

【底盘技术参数】

底盘型号

EQ1075DJ3CDF

底盘名称

载货汽车底盘（二类）

商标名称

东风牌

生产企业

东风汽车股份有限公司

外形尺寸(mm)

5845×1980×2160

轮胎数

6

接近角/离去角(°)

24/13

轮胎规格

7.00R16

钢板弹簧片数

6/6+5,3/3+3

前轮距(mm)

1521

燃料种类

柴油

后轮距(mm)

1498,1586,1670

排放标准

GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

YCY24140-60

Q28-130E60

Q23-115E60

H20-120E60

广西玉柴机器股份有限公司

安徽全柴动力股份有限公司

安徽全柴动力股份有限公司

安徽全柴动力股份有限公司

2360

2800

2300

2000

103

96

85

90

发动机

安徽全柴H20-120E60柴油发动机，四缸、直列、高压共轨、增压中冷，功率90KW，国六排放标准

驾驶室

平头双排，乘坐2+3人，内饰和仪表台提档升级，更舒适和美观

臂架

臂架形式

三节折臂

材料

低合金Q345B/4mm

臂架截面

四边形230×230和200×200

起伏角度

0°-70°(相对水平面)

吊臂

伸缩起重臂

伸缩长度1m

起升机构

IQKN1B6Y；单绳拉力800 Kg

钢丝绳

（40m）Φ7.7

吊钩

1T

驱动

液压马达

支腿

支腿型式

前后H型

支腿材料

低合金Q345B/5mm

液压锁

四个支腿都带双向液压锁

后支腿频闪灯

黄色；两只

车厢

材料

优质碳钢及型材，铺3㎜防滑花纹钢板

工具箱

1200*400*500；带不锈钢门锁

围栏

Φ20不锈钢管

踏步

驾驶室侧带上下踏步

侧、后防护

优质碳钢冷弯型材；强度高

轮罩

注塑模具成型，美观，强度高

洗手水箱

塑料水箱

转台

立臂

低合金钢板拼焊组成

回转

双向360°连续回转

回转支承

单排四点接触球式带外齿，QWD730.20

减速机

涡轮蜗杆式，CW-28

马达

BMP-50

吊篮

额定载荷

≤200Kg

尺寸

长X宽X高（mm）：1080X620X1100

调平形式

外置拉杆机械调平

保险带

一副

调平装置

机械调平，拉杆外置

液压系统

液压油箱

65L；带液位表

齿轮泵

定量泵，流量25ml/r

工作压力

带压力表；16MPa

液压阀组

集成电磁阀组

油缸

12只；带双向平衡阀或液压锁进行锁止，保证安全

操作系统
